航空工業電子信息産業主要涵蓋印制電路闆、液晶顯示面闆、光電連接器、電子應變計、8-12英寸功率驅動芯片、電子計量裝置、微波電路、導航設備、智能儀器儀表與高端消費類電子設備等産品。在中小尺寸液晶顯示、通訊背闆與光電連接器領域是面向國内外的供應商。飛亞達手表爲中國航天員提供優質精良的計時裝備，成爲國際知名品牌。

• 系統電路闆





  項目		批量	樣品
  層數		8~30	36
  厚度		1.0~3.0mm	3.6mm
  阻抗控制		±10％	±5％
  厚度公差		±10％	±5％
  孔位精度		0.075mm
  最小孔徑		0.2mm	0.15mm
  對位能力		6mil	5mil
  内層最薄介質層厚度		4mil	3mil
  表面處理		HASL\ENLG\OSP、Immersion Tin/Silver
  最小線寬/間距	内層	3mil/3mil	3mil/3mil
  	外層	4mil/4mil	4mil/4mil




  深南電路股份有限公司
  電話：0755-89300000
  郵箱：dq@scc.com.cn




• 剛撓結合電路闆





  項目	批量	樣品
  層數	4～16L	24L
  厚度	≤2.4mm	/
  線寬／線距	≥6mil/6mil	4mil/4mil
  環寬	≥8mil	6mil
  機械孔	≥8mil	6mil
  激光孔	5mil/6mil	/
  厚徑比	10:01	16:01
  表面塗覆	HASL, ENIG, ImmersionTin, OSP




  深南電路股份有限公司
  電話：0755-89300000
  郵箱：dq@scc.com.cn




• 厚銅産品





  項目	批量	樣品
  最小孔徑	0.3	0.25
  闆厚	4mm	6mm
  層間對準度	5mil	4mil
  闆厚孔徑比	12	15
  塞孔	0.2～0.6mm	0.15～1.0mm
  内層環寬	(4+2N) mil	(2+2N) mil
  外層還寬	(4+2N) mil	(2+2N) mil




  深南電路股份有限公司
  電話：0755-89300000
  郵箱：dq@scc.com.cn




• 特殊材料





  材料	Rogers	Rogers 3000, Rogers 4000, Rogers5000, Rogers6000
  	Taconic	RF-#, TLX, TLY, TLC, TSM, TLG, TPG
  	ARION	Diclad, Cuclad6700, CLTE, 25FR, 25N
  	Nelco	4000-13Sl、N4000-12Sl
  	其它	Speed board C, HT1.5, FEP, GETEK, MEGTRON
  技術	PTFE多層闆、混壓、局部混壓




  深南電路股份有限公司
  電話：0755-89300000
  郵箱：dq@scc.com.cn




• 複合母排


  低電感疊層母排連接，産品與高電流高速開關配合使用的電容器組，對整個系統的可靠性有極大的提高，同時也保證了電氣性能

  深南電路股份有限公司
  電話：0755-89300000
  郵箱：dq@scc.com.cn




• 背闆





  項目	批量	樣品
  層數	58	68
  厚度	10mm	17.5mm
  尺寸	1100mm×610mm	1130mm×650mm
  闆厚公差	±10％	±5％
  闆厚孔徑比	Φ0.40mm、6.2mm
  	Φ0.60mm、8.4mm
  	Φ0.60mm	10mm
  空位精度	0.075mm
  對位精度	6mil	6mil
  表面處理	HASL、ENLG、OSP、Immersion	Tin/Silver
  線寬間距	inner、3mil/3mil	3mil/3mil
  	outer、4mil/4mil	4mil/4mil
  阻抗控制	±10％	±5％




  　　深南電路股份有限公司
  　　電話：0755-89300000
  　　郵箱：dq@scc.com.cn




• 封裝基闆


  層數：4
  材料：BT+埋容+埋阻
  闆厚：0.25 mm
  最小線寬 ：85/35μm
  最小線距 ：85/35μm
  表面處理：電鍍金
  最小孔徑：0.1 mm
  應用領域：消費類電子
  産品類型：MEMS

  深南電路股份有限公司
  電話：0755-89300000
  郵箱：dq@scc.com.cn




• 金屬基電路闆


  post-bonding：普通post-bonding 技術
  pre-bonding：局部post-bonding 技術
  Sweat-solder : 全闆Sweat-solder 技術
                    局部Sweat-solder 技術
                    與元器件一起焊接技術
  金屬基 : Cu基、鋁基
  金屬基最大厚度 : 8mm
  金屬基表面處理 : 鍍金、鍍銀、陽極氧化

  深南電路股份有限公司
  電話：0755-89300000
  郵箱：dq@scc.com.cn

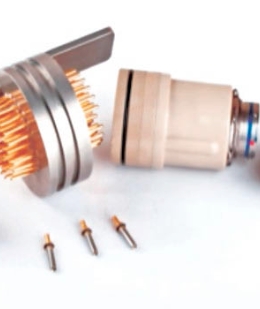

光電連接器

• 石油裝備領域用連接器


  中航光電科技股份有限公司
  電話：18637900289
  郵箱：gdgf158@163.com




• 電動汽車領域用連接器


  中航光電科技股份有限公司
  電話：18637900289
  郵箱：gdgf158@163.com




• 鐵路用電連接器


  中航光電科技股份有限公司
  電話：18637900289
  郵箱：gdgf158@163.com




• 通信領域用連接器


  中航光電科技股份有限公司
  電話：18637900289
  郵箱：gdgf158@163.com




液晶顯示

• 8寸車載LCD顯示屏


  高可靠性、寬溫、廣視角、高亮度

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 21.3寸醫療LCD顯示屏


  高可靠性、高亮度、醫療等級畫質、廣視角、寬溫、

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn

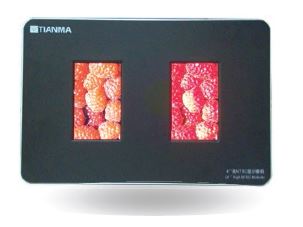

• 高NTSC技術


  高色彩飽和度，顯示效果出色，應用廣泛

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn

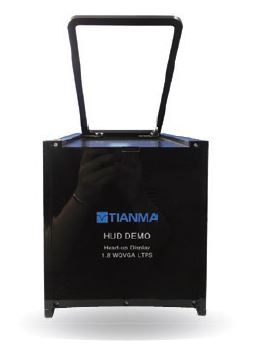

• 平視顯示器HUD


  平視顯示技術可保證駕駛員注視路況時獲取行車信息，利于駕駛員集中精力，提高行駛安全性。

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 3.5寸車載LCD顯示屏


  高可靠性、寬溫、廣視角

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 平闆電腦LCD顯示屏


  顯示技術先進、分辨率高、視角廣、顯示效果出色，應用廣泛

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 智能手機LCD顯示屏


  顯示技術先進、分辨率高、視角廣、顯示效果出色，應用廣泛

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 車載前裝顯示屏


  尺寸 : 2.8"
  液晶顯示屏形狀 : 八邊形
  顯示模式 : Double EBN
  操作溫度 : -40℃~+70℃

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 電容式觸摸屏


  尺寸：7"
  顯示區域(mm) ：155.08×86.92
  可視區域(mm) ：156.08×87.92
  外觀尺寸(mm) ：191.2×114.2×1.68
  分辨率(pixel) ：800×480
  觸摸點數：2 fingers

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 系統集成模組


  尺寸 ：7"
  外觀尺寸(mm) ：LCD: 164.9×100.0×5.7
  PCBA: 95.5×57.2×6.3
  可視區域(mm) ：154.08×85.92
  分辨率(pixel) ：800×480
  亮度(nits) ：200
  對比度 ： 500
  觀察角度： (上/下/左/右) 60/70/70/70

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




• 航空時鍾


  尺寸 : 2.8"
  液晶顯示屏形狀 : 八邊形
  顯示模式 : Double EBN
  操作溫度 : -40℃~+70℃

  天馬微電子股份有限公司
  電話：021-38661888
  郵箱：jun_lou@tianma.cn




通信設備

• 車載紅外熱像儀


  a.工作波段：8μm～12μm；
  b.視場：36º×27 º；
  c.分辨率：640×512；
  d.幀頻：25Hz；
  f.外形尺寸：100mm×80mm×80mm
  f.重量：≤0.8kg 。




• 紅外熱像儀


  洛陽電光設備研究所
  電話：13838839828
  郵箱：guangds@126.com




• 短波紅外熱像儀


  a.工作波段：0.9μm～0.7μm
  b.視場：30º×22.5 º
  c.分辨率：640×512 InGaAs
  d.幀頻：25Hz
  e.外形尺寸：240mm×100mm×100mm
  f.重量：≤2.6kg

  洛陽電光設備研究所
  電話：13838839828
  郵箱：guangds@126.com




• 龍之眼光電吊艙


  龍之眼系列光電吊艙可配置紅外、可見光、激光、紫外等多種傳感器，具有體積小、重量輕、穩定性好的特點，可搭載于各型旋翼無人機、輕小型無人機和各型有人機平台，可廣泛應用于電力巡線、森林防火、海監漁政、觀察跟蹤、執法取證、監測拍攝等領域。

  洛陽電光設備研究所
  電話：13838839828
  郵箱：guangds@126.com




• 城市公交調度設備


  自主開發的公交調度系統，是集GPS自動報站器、智能調度管理、監控錄像三大功能于一體的的智能公交産品。

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• AWMOB-100型個人落水示位标


  1、AIS發射功能；
  2、GPS定位功能：
  3、在161.975MHz和162.025MHz交替發射；
  4、具備唯一的MMSI；
  5、支持手動激活和落水自動激活；
  6、支持手動測試；
  7、手動關閉功能；
  8、定時發送求救信息的功能；
  9、高亮LED閃爍；
  10、體積小、重量輕、功耗低；

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• AWAST-100型AIS搜救應答器


  1、符合IEC 61097-14協議和IMOMSC.246（83）決議；
  2、AIS發射功能；
  3、GPS定位功能：
  4、具備唯一的MMSI；
  5、支持手動測試；
  6、手動關閉功能；
  7、定時發送求救信息的功能；

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• AWMHF-100中高頻組合電台


  1、符合GMDSS要求
  2、滿足IMOA.806(19)決議，IEC61097-9标準
  3、操作簡單，界面清晰，适合各種人群使用
  4、語言清晰，通訊作用距離遠
  5、遇險安全報警，GPS精确定位
  6、多級降噪，靜噪控制
  7、配備多種外部設備接口
  8、結構設計緊湊，顯控可分離安裝

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• AWABS-200型AIS基站


  1) 功能及特點
  1、雙機容錯：采用雙機備份工作方式，A、B機互爲備份；
  2、主機管理監控：基站主機控制器實現對收發信機實時監控，自動切換；
  3、冗餘處理：簡單高效的冗餘數據處理技術，過濾相鄰基站的重疊數據；
  4、 數據存儲備份：針對監控數據的多數據庫存儲與備份；
  5、助航信息服務：通過基站配置軟件可發送自定義AIS廣播信息；
  2) 性能
  1、頻率範圍：156.025MHz～162.025MHz；
  2、發射功率：12.5W；
  3、接收靈敏度：-110dBm，PER≤20%；

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• RBN-DGNSS完善性監測站


  1、僞距變化率測量精度：優于10cm/s RMS；
  2、單點定位精度：＜1.5m；
  3、信标接收機誤碼率：當完善性監測站與基準站處于同一位置，且99%功率帶寬内信噪比是10dB時，或當完善性監測站與基準站不處于同一位置，且99%功率帶寬内信噪比是7dB時，接收機誤碼率優于10-3；
  4 、信标接收機信号電平測量精度：±1.25dB

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• RBN-DGNSS基準站


  1、僞距改正精度：優于85cm RMS
  2、僞距變化率測量精度：優于10cm/s RMS
  3、單點定位精度：＜1.5m
  4、載波頻率：283.5kHz~325kHz
  5、頻帶間隔：500Hz
  6、載波頻率精度優于±4ppm
  7、每年的頻偏小于1ppm
  8、調制方式：MSK
  9、調制速率：50,100,200可選
  10、在10Hz頻偏處的相噪小于-80dB/Hz
  11、工作溫度 -20℃~+55℃

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• 北鬥AIS一體機


  1、BDS/GPS雙模定位
  2、BDS短消息通信
  3、兼容AIS功能
  4、可接收并轉發AIS信息
  5、具有電子海圖顯示功能
  6、具有潮汐查詢功能
  7、具有航電、航線、羅盤、MOB等多種導航方式

  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• EMI濾波器


  交、直流電源；最大可達4000A;




• AWENA-1型船載電子海圖系統（ECS）


  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• AWAIS-1船舶自動識别系統


  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• 車載電源


  車載電源




• HX-800型AIS船舶智能避碰儀


  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• 實驗室電源


  實驗室電源




• 饋通濾波器 -FTC08


  中國航空無線電電子研究所
  電話：13701657583
  郵箱：shangd615@163.com




• 測控電源


  測控電源




微電子芯片

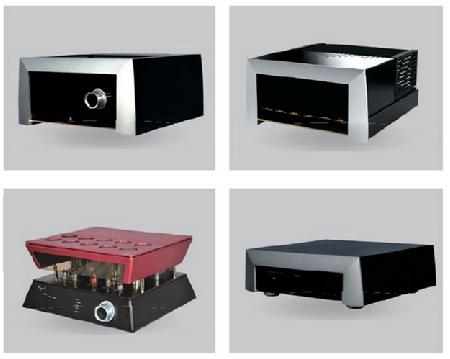

• 電子管功放機


  中航國際珠海公司
  電話：13510866558
  郵箱：fangjr@avic-intl.cn




• MINI-1收音機


  中航國際珠海公司
  電話：13510866558
  郵箱：fangjr@avic-intl.cn




• DJGZ23-KLE201智能電表


  DJGZ23-KLE201智能電表




• 攝影師系列-重點推介産品：GA8488.BBB


  飛亞達（集團）股份有限公司
  電話：0755-86013303
  郵箱：zouning@fiyta.com.cn

  配置說明：
  機芯：進口自動機械機芯
  表殼：不鏽鋼、鍍IP黑
  表冠：不鏽鋼、鍍IP黑
  表圈：不鏽鋼、鍍IP黑（可更換圈口）
  表鏡：單面防眩光藍寶石玻璃
  表盤：深灰黑色
  表針：秒針爲噴塗綠漆銅針，時針爲黑色膠盤，
  分針爲黑色鋁盤
  底蓋：透視、複刻鏡頭形态
  表帶：不鏽鋼、鍍IP黑
  表扣：不鏽鋼、按制雙開扣
  厚度：13.0mm
  直徑：43.0mm
  帶頭寬：20.0mm
  防水：5ATM
  限量：100枚
  附注：擁有外觀設計專利"

• 心弦系列-重點推介産品：LA8616.MWMH


  飛亞達（集團）股份有限公司
  電話：0755-86013303
  郵箱：zouning@fiyta.com.cn

  配置說明：
  機芯：進口自動機械機芯
  表殼：不鏽鋼
  表圈：不鏽鋼、IP鍍玫瑰金色、锆石鑲嵌
  表冠：不鏽鋼
  表鏡：單面防眩光藍寶石玻璃
  表盤：白色、珍珠母貝、锆石鑲嵌、日曆顯示
  字釘：锆石鑲嵌
  表針：鋼藍
  底蓋：不鏽鋼、螺紋底
  表帶：不鏽鋼、中粒白色陶瓷、锆石鑲嵌
  表扣：不鏽鋼、按制雙開扣

  直徑：32.0mm
  防水：5ATM
  備注：擁有外觀專利

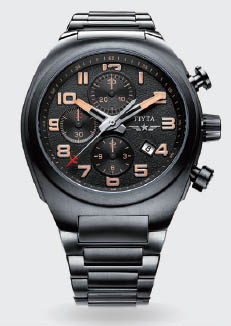

• 飛行系列-重點推介産品：GA8540.BBB


  飛亞達（集團）股份有限公司
  電話：0755-86013303
  郵箱：zouning@fiyta.com.cn

  配置說明:
  機芯：飛亞達自動多功能機械機芯
  表殼：钛合金、鍍IP黑
  表圈：航空專用特殊合金、鍍IP黑
  字釘：油壓字釘、字釘上印刷熒光色、夜光
  表冠：钛合金、鍍IP黑，螺旋式
  按的：钛合金、鍍IP黑，頂端油壓菠蘿紋
  表鏡：單面防眩光藍寶石玻璃
  表盤：黑色、大三針、計時小表盤、日曆顯示
  表針：鍍銀色銅針、夜光；銀色抛光大秒針，針頭爲紅色小飛機
  底蓋：钛合金螺釘底、油壓戰鬥機浮雕感圖案
  表帶：钛合金、鍍IP黑
  表扣：钛合金、鍍IP黑，按制保險扣

  厚度：15.7mm
  縱徑：45.6mm 橫徑：45.0mm 帶頭寬：20.0mm
  防水：10ATM 防磁：16000A/m
  限量： 1000枚，每枚均有限量證書
  附注：擁有外觀專利 具備防磁防震結構"

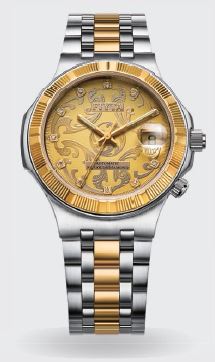

• 祈福系列-重點推介産品：GA8148.TGT


  飛亞達（集團）股份有限公司
  電話：0755-86013303
  郵箱：zouning@fiyta.com.cn

  配置說明:
  機芯:瑞士 ETA2824 超薄機芯
  表殼:不鏽鋼
  表圈:18K 黃金
  表冠:不鏽鋼
  柄頭:不鏽鋼
  表鏡:藍寶石玻璃
  表盤:蔓草紋、日曆顯示
  表針:金色、夜光
  字釘:鑲嵌天然鑽石
  底蓋:螺紋透視底
  表帶:不鏽鋼、部分爲 18K 黃金 表扣:雙邊按制實心扣
  直徑:38.0mm
  防水:3ATM 附注:搭配品質保證卡、特殊表盒、佛經折頁

  系列定位:
  祈福系列以東方文化爲出發點,融合世界制表技藝、飛亞達 獨有腕表結構與古老鑲嵌工藝。“進取”,不隻是勇毅,甚 至對“尊貴成就”的表達、對“文化藝術”的探索,也未能 将其描述盡緻。
  推廣特色:
  1、使用瑞士 ETA 機械機芯。超薄且更精準。 2、飛亞達獨創表頭雙層開合結構。開爲一展宏圖、合爲包攬 萬象;開可見佛像與機芯律動、合可觀時。 3、表盤“蔓”草吉祥紋,古代諧音爲“萬”,寓意“萬”代 吉祥。 4、表盤鑲嵌高純度金剛石(鑽石在佛教經典中稱金剛石)。 精純化煞,熠熠生輝。
  5、打開後,可見 24K 金藥師佛像,信仰與庇佑永存于心。 6、佛像周圍十二尊“羯摩神”神符,與十二時辰一一對應, 時刻保佑。7、佛像周圍天然綠松石,祈福開運。 8、表底雕刻藥師心咒,爲文化經典中的安康箴言
